什么是焊接接头？
焊接接头是通过焊接将两个或多个金属部件连接起来而形成的连接方式。它在载荷传递、结构强度和耐久性方面起着至关重要的作用。
焊接接头由三个主要部分组成：

·焊缝金属（熔合区）——由熔化的母材和填充材料形成
·热影响区（HAZ）——受热但未熔化的区域
·基体金属 – 未受影响的母材
热影响区通常分为：
·粗晶粒热影响区（高温，韧性降低）
·细晶粒热影响区（更好的机械性能）
什么是焊接坡口（斜面）？

焊接坡口（或斜面）是指焊接前对工件边缘进行预处理的形状。 它能确保焊缝充分熔透，从而形成牢固的焊缝。
为什么倒角很重要？
倒角至关重要，因为它：
确保完全熔透焊接
提高焊接强度和可靠性
增强金属熔化和结晶
减少焊接缺陷

键槽尺寸和参数
焊缝坡口的几何形状直接影响焊接质量。重要参数包括：
根部间隙 ——两个工件之间的间隙
根面（地表）  ——根部的平坦部分
槽角 ——槽的内角
斜角 ——凹槽一侧的角度
根部半径 ——用于U形槽
特殊凹槽：
耀斑半径

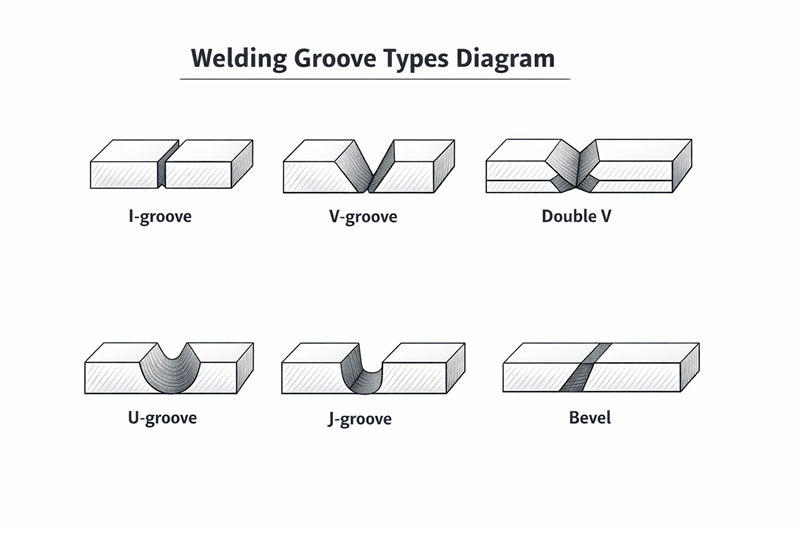

焰高焊接槽类型图


焊接接头的类型
最常见的焊接接头类型有：
对接接头
·搭接接头
·角接缝
·T型接头
·边缘（末端）连接
·十字关节
·套筒接头
·斜角对接接头
·压接接头
·锁紧关节

对接接头常用槽型
对接接头根据厚度和焊接方法的不同，采用多种不同的沟槽设计：
·方形槽（I 型槽）  ——适用于薄材料
·单V型槽 – 最常用
·双V形坡口（X形坡口） ——减少焊接体积
·单斜面槽
·双斜面槽（K型槽）
· J 型槽 / 双 J 型槽
· U型槽 / 双U型槽
·喇叭形 V 形槽
·喇叭形斜槽
V型槽焊接


角接头常用槽型
角接头通常使用：
·方形凹槽
·外角V形槽
·单斜面槽
·内角V形槽
·U型槽
·J型槽
·喇叭形凹槽类型

T型接头的常用槽型
T型接头通常包括：
·方形凹槽
·单V型槽
双V型槽
·J型槽
·单斜面槽

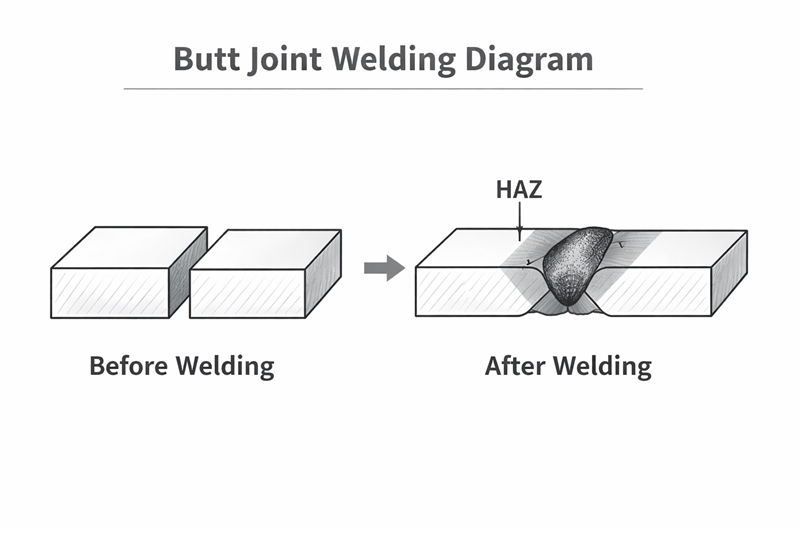

对接焊接图


边缘（端部）接合的常用槽型
边缘连接通常使用：
·方形凹槽
·单斜面槽
·V型槽
·J型槽
·U型槽
·喇叭形V型槽

搭接接头常用沟槽类型
搭接接头通常使用：
·方形凹槽
·单斜面槽
·J型槽
